Основные характеристики
ПРЕДУПРЕЖДЕНИЕ
Перед прошивкой платы обязательно прочтите правила обновления! Возможны особенности при подготовке платы к прошивке!
Обратите внимание!
Один внутренний разъем USB 3.0 Type A; Разъемы М.2 поддерживает ТОЛЬКО PCI-E M.2
Производитель
Supermicro
Модель

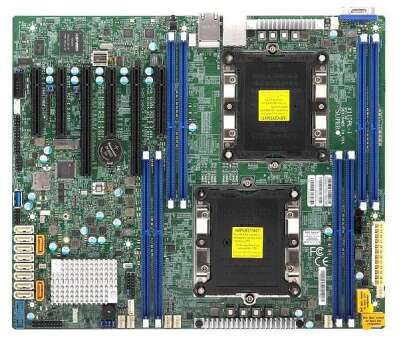

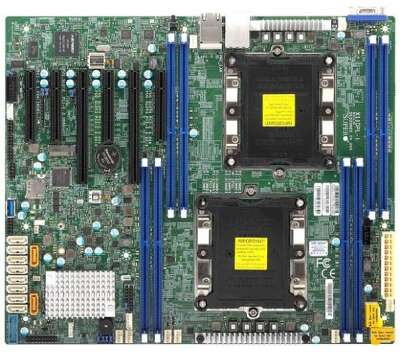

MBD-X11DPL-I-B
Тип оборудования
Материнская плата
Назначение
Серверный ПК
Форм-фактор
ATX
Чипсет
Intel C621
Поддержка процессоров и памяти
Разъем для процессора
LGA 3647
Количество разъемов (шт)
2
Поддержка ядер процессоров
Cascade Lake, Skylake-SP
Частота системной шины (МГц)
Зависит от CPU
Типы поддерживаемых процессоров
Intel серии Xeon Platinum 82xx,Xeon Platinum 81xx ,Xeon Gold 62xx,Xeon Gold 61xx, Xeon Gold 52xx, Xeon Gold 51xx, Xeon Silver 42xx,Xeon Silver 41xx, Xeon Bronze 32xx, Xeon Bronze 31xx
Максимальный объем памяти (ГБ)
Зависит от CPU
Тип памяти
DDR
-
DDR II
-
DDR III
-
DDR IV
есть
DDR V
-
SO-DIMM DDR II
-
SO-DIMM DDR III
-
SO-DIMM DDR IV
-
SO-DIMM DDR V
-
Максимальная частота (МГц)
Максимальная поддерживаемая пропускная способность памяти указана в описании процессора.
Количество слотов
8
Описание слотов
8 (по 4 на каждый процессор, 6ти канальный контроллер памяти)
ECC
есть
Registered
есть
Unbuffered
-
Внутреннее подключение
Слоты PCI
0
Слоты PCI-Express x1
0
Слоты PCI-Express x4
0
Слоты PCI-Express x8
4
Слоты PCI-Express x16
2
Слоты PCI-Express x24
0
Слоты PCI-Express x32
0
Слоты PCI-Express x40
0
Слоты PCI-X 32bit/66MHz
0
Слоты PCI-X 32bit/100MHz
0
Слоты PCI-X 32bit/133MHz
0
Слоты PCI-X 64bit/33MHz
0
Слоты PCI-X 64bit/66MHz
0
Слоты PCI-X 64bit/100MHz
0
Слоты PCI-X 64bit/133MHz
0
Слот AGP
-
Примечание к работе слотов
1 PCI-E 3.0 x4 (in x8 slot)
Количество каналов IDE
0
Количество каналов SATA/SATA-II (150/300 MB/s)
0
Количество каналов SATA-III (600 MB/s)
10
Количество каналов mSATA
0
Количество разъемов M.2
1
SATA Express
0
Количество каналов SCSI
0
Разъем для FDD
-
Внешнее подключение
Кол-во внешних разъемов USB 2.0
2
Кол-во внутренних разъемов USB 2.0
2
Кол-во внешних разъемов USB 3.0
0
Кол-во внутренних разъемов USB 3.0
2
Кол-во внешних разъемов USB 3.0 Type C
0
Кол-во внутренних разъемов USB 3.0 Type C
0
Кол-во внешних разъемов USB 3.1
0
Кол-во внешних разъемов USB 3.1 Type C
0
Кол-во внутренних разъемов USB 3.1
0
Кол-во внутренних разъемов USB 3.1 Type C
0
Кол-во внешних разъемов USB 3.2
0
Кол-во внутренних разъемов USB 3.2
0
Кол-во внешних разъемов USB 3.2 Type C
0
Кол-во внутренних разъемов USB 3.2 Type C
0
Общее кол-во внешних разъемов USB
2
Общее кол-во внутренних разъемов USB
4
Видеопорты:
D-Sub
есть
DVI
-
HDMI
-
DisplayPort
-
S-Video
-
Thunderbolt
-
Порты ввода / вывода
eSATA
0
COM
0
LPT
0
Кол-во портов IEEE 1394 (FireWire)
0
PS/2
0
Мультимедиа
Интегрированное видео
есть
Звуковой контроллер
-
Встроенные контроллеры
Интегрированный сетевой контроллер
10/100/1000 Base-T
Количество сетевых контроллеров
2
Интегрированный RAID контроллер
SATA
Поддерживаемые уровни RAID
RAID: 0, 1, 5, 10
Wi-Fi
-
Bluetooth
-
Дополнительно
Поддержка 64bit
есть
Поддержка DLNA
-
Поддержка Hyper Threading
есть
Поддержка технологии Intel Wireless Display (WiDi)
-
Intel Smart Response
-
Поддержка SLI
-
Поддержка CrossFire
-
BIOS
AMI UEFI
Энергопотребление процессора (Вт)
140
Технологии уменьшения шума охлаждающей системы
-
Технология энергосбережения
-
Максимальная рабочая температура (°C)
35
Поддержка ОС
Windows 10, Windows 8.1 (только 64 bit), Windows Server 2016, Windows Server 2012 R2, Windows Server 2012, RedHat Enterprise Linux 7, RedHat Enterprise Linux 6
Требования к блоку питания
Поддерживаются только 24+8+8 pin блоки питания.
Макс. кол-во подключаемых мониторов
1
Управление
Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга ASPEED AST2500 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления
ПО в комплекте
Intel Node Manager, IPMI2.0, KVM with dedicated LAN, NMI, SPM, SSM, SUM, SuperDoctor 5, Watchdog
Пульт ДУ
-
Габариты
30.67cm x 25.78cm
Описание
Серверная материнская плата
Серия
-
Подсветка
-
Поддержка синхронизации RGB подсветки
-
Коннекторы RGB на плате
-
Поддержка NVMe Boot
-
