Характеристики
Полоса пропускания, МГц
100
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,52 ± 0,01)
Диаметр дренажного провода, мм
26 AWG (0,45 ± 0,01)
Толщина изоляции проводников, мм
0,265 ± 0,02
Внешний диаметр изоляции проводников, мм
1,04 ± 0,05
Толщина оболочки, мм
0,6 ± 0,05
Внешний диаметр оболочки, мм
6,5 ± 0,3

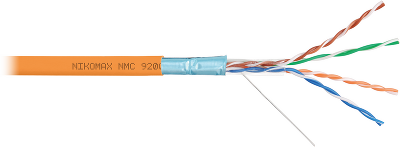

Цвет оболочки
Оранжевый
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Полимерный материал
Защитная плёнка
Полиэстер
Материал дренажного провода
Луженая медь
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 93,8
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
43,6 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ти диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -20 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -20 до +60
Гарантия
Компонентная – 15 лет. 25 лет – в составе сертифицированной СКС NIKOMAX
Тип упаковки
Картонная коробка с пластиковым барабаном
Длина кабеля в упаковке, м
305
Кол-во пар
4
Категория
5е
Тип
F/UTP
Применение
Внутренний
Исполнение оболочки
нг(А)-HF
Цвет
Оранжевый
Длина, м
305
Объем, м3
0,0306075
Масса, кг
10
Габариты, мм
330x350x265
