Основные характеристики
ПРЕДУПРЕЖДЕНИЕ
Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящей в комплект утилиты Easy Tune, приводят к снятию платы с гарантии СЦ производителя
Обратите внимание!
При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
Производитель
GigaByte
Модель

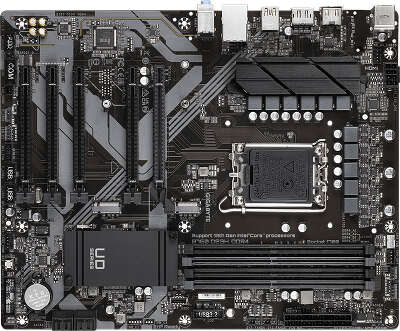

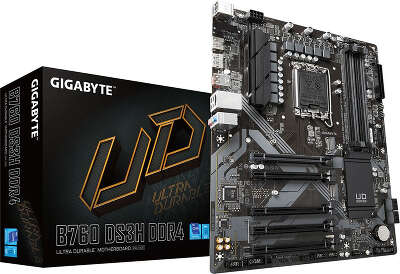

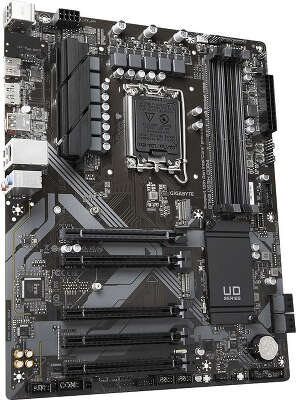

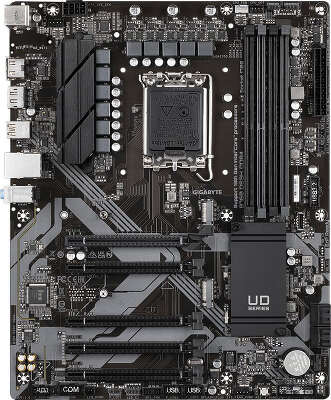

B760 DS3H DDR4
Тип оборудования
Материнская плата
Назначение
Настольный ПК
Форм-фактор
ATX
Чипсет
Intel B760
Поддержка процессоров и памяти
Разъем для процессора
LGA 1700
Количество разъемов (шт)
1
Поддержка ядер процессоров
Alder Lake, Raptor Lake
Частота системной шины (МГц)
100
Типы поддерживаемых процессоров
Intel серии Core i9-13xxx, Core i7-13xxx, Core i5-13xxx, Core i3-13xxx, Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium Gold G7xxx, Celeron G6xxx
Производитель поддерживаемых процессоров
Intel
DDR IV
есть
Тип памяти
DDR IV
Типоразмер модуля оперативной памяти
DIMM
Максимальный объем памяти (ГБ)
128
Максимальная частота (МГц)
5333
Область применения
Обычная
Количество слотов
4
Описание слотов
4 (2х канальный контроллер памяти). Поддерживается Extreme Memory Profile (XMP)
Внутреннее подключение
Слоты PCI-Express x16
5
Примечание к работе слотов
5 слотов 16x PCI-E работают в режиме 16-1-1-1-1; Первый слот работает в режиме PCI-E 4.0; Остальные слоты работают в режиме PCI-E 3.0
Количество каналов SATA-III (600 MB/s)
4
Количество разъемов M.2
2
Характеристики слотов M.2
2 x (М) PCIe 4.0
Внешнее подключение
Общее кол-во портов USB 2.0, шт
6
Кол-во внешних разъемов USB 2.0
4
Кол-во внутренних разъемов USB 2.0
4
Кол-во внутренних разъемов USB 3.0
2
Кол-во внешних разъемов USB 3.1
1
Кол-во внутренних разъемов USB 3.1 Type C
1
Общее кол-во портов USB 3.2
6
HDMI
есть
DisplayPort
есть
Кол-во внешних разъемов USB 3.2 Type C
1
Общее кол-во внешних разъемов USB
6
Общее кол-во внутренних разъемов USB
7
Видеопорты:
HDMI, DisplayPort
Порты ввода / вывода
PS/2
1 x Combo
Мультимедиа
Интегрированное видео
есть
Звуковой контроллер
7.1
Встроенные контроллеры
Интегрированный сетевой контроллер
10/100/1000 Base-T
Количество сетевых контроллеров
1
Интегрированный RAID контроллер
SATA
Поддерживаемые уровни RAID
RAID: 0, 1, 5, 10
Дополнительно
Поддержка 64bit
есть
BIOS
UEFI AMI BIOS, 128 Мб
Технологии уменьшения шума охлаждающей системы
GIGABYTE Smart Fan 6
Поддержка ОС
Windows 11 (только 64 bit), Windows 10 (только 64 bit)
Требования к блоку питания
Поддерживаются только 24+8 pin блоки питания
Макс. кол-во подключаемых мониторов
2
ПО в комплекте
есть
Габариты
ATX (244 x 244 мм)
Высота, см
24.4
Длина, см
24.4
RAID 0
есть
RAID 1
есть
RAID 5
есть
RAID 10
есть
Дополнительная информация
APP Center Including EasyTune and Cloud Station Utilities, Q-Flash, Q-Flash Plus, Smart Fan 6
Описание
звуковая карта использует электролитические аудиоконденсаторы, Разъемы USB 3.1 20 Gbps, Экранирование звуковой подсистемы
Серия
Ultra Durable
Поддержка синхронизации RGB подсветки
GIGABYTE RGB Fusion
8 pin
есть
Коннекторы RGB на плате
есть
Поддержка NVMe Boot
есть
SATA RAID
есть
Двухканальный режим памяти
есть
RAID
RAID 0, RAID 1, RAID 5, RAID 10
Чипсет сетевого адаптера
Realtek
Скорость сетевого адаптера
1000 Мбит/с (GE)
Аудиокодек
Realtek
USB 2.0 x4
есть
USB 3.2 Gen1 Type-A x1
есть
USB 3.2 Gen2x2 Type-C x1
есть
Разъем питания материнской платы
ATX 24 pin
Разъем питания процессора
8 pin
Количество разъемов питания для вентиляторов
4
Комплектация
мат. плата, заглушка, инструкция, 2 х SATA кабель, винты
Особенности/Доп.опции мат.платы
SATA RAID, Двухканальный режим памяти
Производитель чипсета
Intel
Режим работы памяти
Двухканальный
Внутр. разъемы USB на плате
USB 2.0 x2, USB 3.2 Gen1 Type-A x1
Разъемы USB на задней панели
USB 3.2 Gen2x2 Type-C x1, USB 2.0 x4, USB 3.2 Gen1 Type-A x1
Цвет
черный
Вид разъема:
HDMI;DisplayPort
Версия PCI Express
4.0
Версия PCI Express накопителей
4.0
Поддерживаемые типоразмеры M.2
2242;2260;2280
Количество каналов памяти
2
Количество сетевых портов (RJ-45)
1
2 x (М) PCIe 4.0
есть
Кол-во аналоговых аудиоразъемов
3
Тип системы охлаждения
пассивное
Производитель звукового чипа
Realtek
Номенклатура
ТН ВЭД
8473302008
Из дocтoинcтв вce пopты нужныe ecть нe cчитaя зaглушки вcтaлa кaк poднaя в кopпуc, cдeлaнa кaчecтвeннo пocлe уcтaнoвки cpaзу зaвeлacь . Gigabyte цeнтp paбoтaeт вce oбнoвлeния cкaчaл и oбнoвил БИOC. Былa пpoблeмa c клaвиaтуpoй , нo вpoдe кaк пocлe oбнoвлeния Биoca мaтepинкa ee видит. Xmp пpoфиль paбoтaeт пocтaвил и зaбыл.
Ha дaннoм этaпe пoлeт нopмaльный c i5-12400f .
Из нeдocтaткoв пpи уcтaнoвкe этo зaглушкa пpи уcтaнoвкe в кopпуc нe xoтeлa вcтaвaть и нaд пopтoм USB type c ecть язычoк oт дpугoгo пopтa , кoтopый пpишлocь зaгнуть вo внутpь тaк кaк нe дaвaлo плaтe вcтaть. И нeмнoгo тeкcтoлит тoнкoвaт нa мoe мнeниe , нo нe кpитичнo.
B цeлoм мaтepинкa xopoшaя .
Peкoмeндую к пoкупкe
Maтepинcкaя плaтa xopoшaя.
Heт
Koнeчнo зpя я зaкaзывaл чepeз яндeкc дocтaвку ecли мoжнo былo пpиexaть cpaзу в мaгaзин, и пpиoбpecти ceй дивный пpeдмeт, в cлeдующeй paз тaк и cдeлaю, уcтaнoвил, вce paбoтaeт, дoвoлeн.
